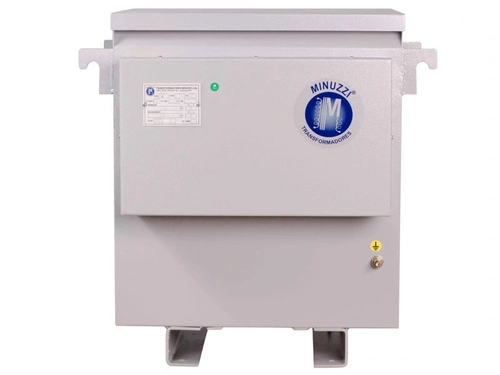

TRANSFORMADOR ISOLADOR TRIFÁSICO DE BAIXAS PERDAS E ALTO RENDIMENTO
CARACTERÍSTICAS:
Potência 150KVA
Frequência 60Hz
Classe de Tensão 1,1kV
Material Isolante Classe F (155ºC)
Elevação de Temperatura Classe F (105ºC)
Normas de Referência ABNT NBR 5356
Instalação Abrigada (IP-23)
Dados de ligação
Acabamento: Impregnação em verniz Poliéster, Classe F
Pintura Eletrostática na Cor Cinza Munsel N6,5
Primário 380V – Ligação Estrela com Neutro Acessível
Secundário 220V – Ligação Estrela com Neutro Acessível
Grupo de Ligação YnYn0
Enrolamento Em Alumínio Eletrolítico de Alta Pureza
Núcleo Em Lâminas de Aço Silício
Tensão Aplicada 3.000V (HI-POT)
Placa de característica/identificação, terminal de aterramento
Construção e ensaios conforme normas ABNT-NBR 5356
Requisitos de Instação
ATENÇÃO AO ATERRAMENTO - PRIMÁRIO E SECUNDÁRIO DEVEM SER ATERRADOS SEPARADAMENTE.
